Hur visar jag nätstationskort för en nätstation?



Vi utgår att stationen med sina grupper finns ritad och dokumenterad. Vi vill visa nätstationskort för nätstation NS9999.

Beskrivning:

1.  Logga in mot rätt databas i NetDoc3.

2.  Välj och zooma fram det område där nätstationen NS9999 finns med hjälp av verktyg som visas på bild 7.

3.  Högerklicka och välj Markera från verktyget som kommer fram.

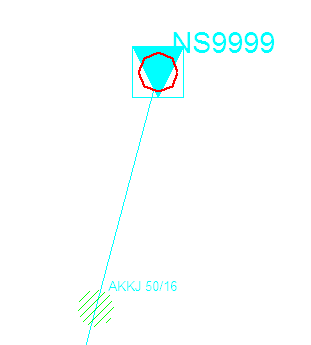

4.  Markera nätstationen NS9999 om den inte är markerat redan. Om stationen är markerad ser man en röd cirkel rund stationssymbolen som på bild 48 som visas nedan.

Bild 48

5.    Högerklicka och välj Kör KSP/Stationskort från verktyget som kommer fram.

Man kan använda kort kommando I för visning av kabelskåps- och stationskort.

När stationen är markerat trycker man på tangenten I och stationskort kommer fram som på bild 49.

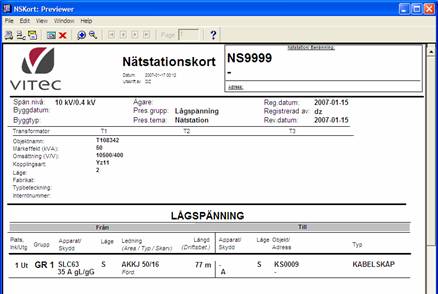

Bild 49, visar nätstationskort.

På samma sätt genererar man kabelskåpskort och fördelningsstationskort.
