Hur kopplar jag en apparat eller en säkring?





Vi utgår att stationen med sina grupper finns ritad och dokumenterad. Vi vill komplettera nätstationen NS9999 genom att koppla apparater och säkringar på lågspänningsledningar som går ut från nätstationen.

Nu ska vi koppla en lågspänningsapparat och en lågspänningssäkring i början av lågspänningsledningen som går från nätstationen till kabelskåpet KS0009.

Beskrivning:

1.  Logga in mot rätt databas i NetDoc3.

2.  Välj och zooma fram det område där nätstationen NS9999 finns med hjälp av verktyg som visas på bild 7.

3.  Högerklicka och välj Markera från verktyget som kommer fram. Du kan också hitta ikonen för Markera under rullgardinsmeny Verktyg enligt bild 23.

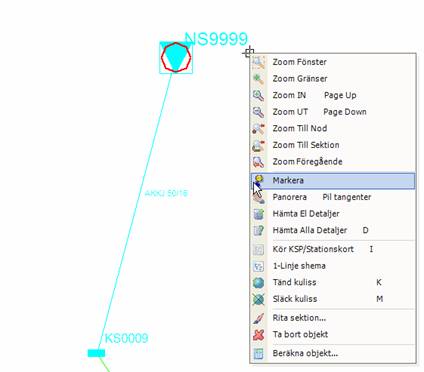

4.  Välj Markera och markera ledningen mellan nätstationen och kabelskåpet som visas på bild 44.

Bild 44

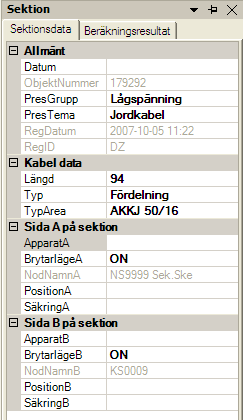

5.  Nu visas data för markerad ledning i panelen för Sektion på höger sidan i mobile som på bild 45.

Bild 45

Det finns inte någon apparat eller säkring kopplad i stationen på utgående ledning.



6.  Välj apparat från listan som ska kopplas som Apparat1 för Sida A på sektion. I vårt fall väljer vi SLC63 från listan som på bild 46.

Bild 46

7.  På samma sätt markerar man fällt för Säkring1 och väljer säkringen från listan. Vi väljer en 35 A säkring att koppla i början av sektionen.

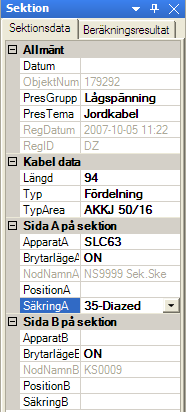

8.  Nu visas kopplad apparat och säkring i panelen för sektion på bild 47 som visas nedan.

Bild 47

På samma sätt kan man koppla apparat och säkring i andra änden av ledningen d v s Sida B på sektion.
