Hur ritar jag en mätare som matas med en servisledning från ett kabelskåp som redan finns?



Nu ska vi rita en servisledning som går ut från kabelskåpet KS0009 till mätare 99991 på följande sätt.

Beskrivning:

1.  Logga in mot rätt databas i NetDoc3.

2.  Välj och zooma fram det område där kabelskåpet finns med hjälp av verktyg som visas på bild 7.

3.  Högerklicka och välj Rita sektion från verktyget som kommer fram. Du kan också hitta ritverktyget under rullgardinsmeny Verktyg enligt bild 23.

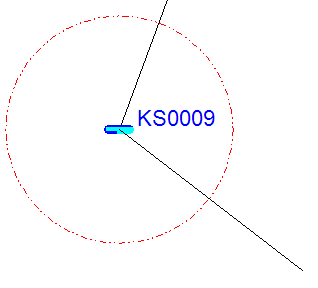

4.  Dra streck från kabelskåpet neråt som på bild 36.

Bild 36

5.  Bekräfta ritad ledning med Enter.

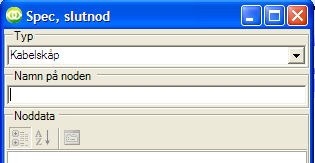

Systemet känner automatiskt startnod (objektet i början av ledningen) om vi har börjat rita ledningen från kabelskåpet. Nu frågar mobilen om objekt typ och namn i slutändan som på bild 37 som visas nedan.

 Bild 37

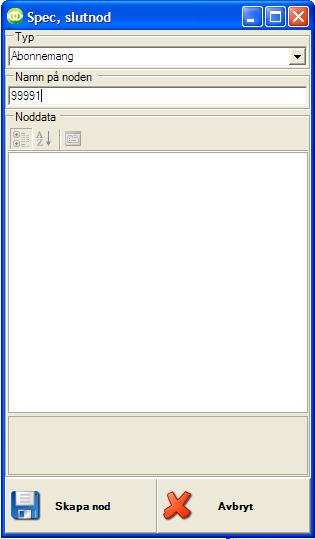

6.  Välj under Typ Abonnemang och under Namn på noden ange namnet 99991 som på bild 38 som visas nedan.

Bild 38

7.  Tryck på Skapa nod.

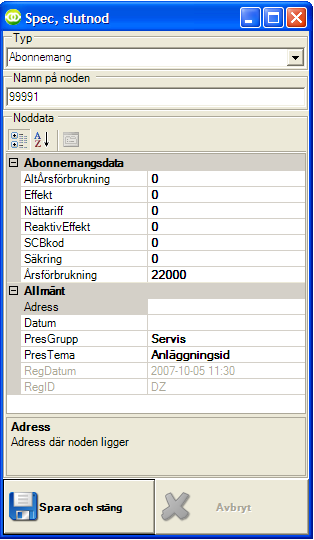

Efter det att slutnod har skapats kommer fram formuläret med data för specificerad slutnod enligt bild 39 som visas nedan.

Bild 39

Man kan ändra PresGrupp, PresTema, Årsförbrukning, Effekt, SCBkod osv. för slutnod om man vill.

8.  Tryck på knappen Spara och stäng för att fortsätta.

För varje ritat och kopplad mätare kommer automatiskt en Årsförbrukning på 22000 kWh som man borde ändra till rätt värde.

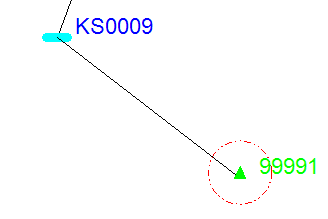

Man kan trycka på knappen Spara och stäng efter att man har ändrat data som behövs. Mobilen ritar fram symbolen för mätare i slutet av ledningen med namnet som på bild 40 som visas nedan.

 Bild 40

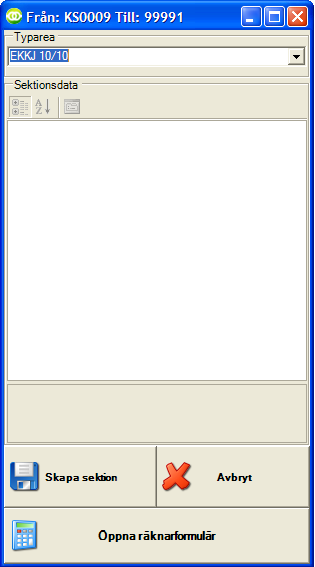

Samtidigt kommer fram formuläret för val av typarea när det gäller ledningen mellan kabelskåpet och mätaren som på bild 41 som visas nedan.

 Bild 41



Mobilen ger ett förslag på typ och area genom att visa under Typarea typarea för ledningen som kopplades sist.

9.  Välj från listan EKKJ 10/10 i stället för AKKJ 50/16 som systemet anger som förslaget.

10. Tryck på Skapa sektion.

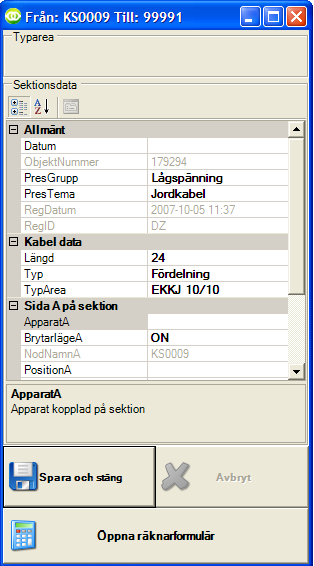

Bild 42, visar data för servisledningen som är kopplat mellan kabelskåpet och mätaren.

Nu ska man ändra under PresGrupp från Lågspänning till Servis. Här kan väljas lågspänningsapparat och säkringen som ska kopplas i kabelskåpet d v s i början av servisledningen och skydda servisledningen.

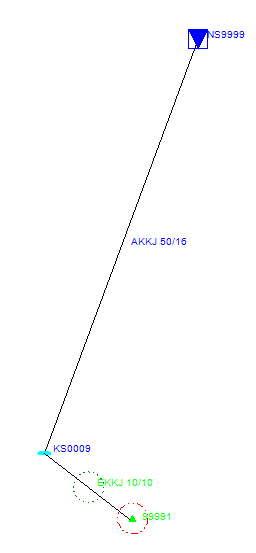

Efter det att man har ändrat och tryckt på Spara och stäng ser man hela ritade nät som på bild 43 som visas nedan.

Bild 43
