Hur startar jag beräkning för en nätstation?



Vi utgår att stationen med sina grupper finns ritad och dokumenterad. Vi vill göra en beräkning på nätet under nätstation NS9999.

Beskrivning:

1.  Logga in mot rätt databas i NetDoc3.

2.  Välj och zooma fram det område där nätstationen NS9999 finns med hjälp av verktyg som visas på bild 7.

3.  Välj Beräkna objekt från Verktyg i huvudmeny eller genom att högerklicka i kartan och välja Beräkna objekt från verktyget som kommer fram på bild 50.



Bild 50

4.  Markera en ledning som ligger kopplad under vald nätstation NS9999.

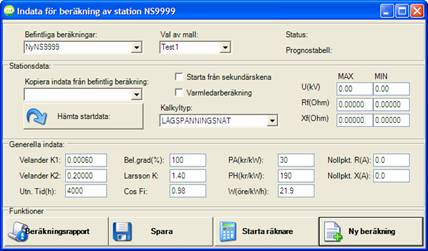

5.  Tryck på knappen Ny beräkning i beräkningsformulär som kommer fram, bild 51.

Bild 51

6.  Välj beräkningsmall under Val av mall som innehåller konstanter för förluster, cosfi, Larssonskonstant, belastningsgrad och kopplad prognos.

7.  Välj en beräkning under Stations data Kopiera indata från befintlig beräkning  om det finns beräkningar för stationen från tidigare.

8.  Tryck på knappen Hämta startdata data om beräkningar för stationen finns redan från tidigare.

9.  Kryssa i rutan Starta från sekundärskena om beräkningen skall startas där.

10. Kryssa i rutan Varmledarberäkning om du vill att räknaren ska ta hänsyn till ökning av resistansen under kortslutningen.

11. Välj beräkningstyp under Kalkyltyp.

12. Ange min och max värde för spänningen U(kV), resistansen Rf(Ohm) och reaktansen Xf(Ohm) vid startpunkten.

13. Ange Velanderskonstanter k1 och k2 samt utnyttjningstid för nätet om du inte är nöjd med de som systemet föreslår.

14. Tryck på knappen Spara för att spara indata för beräkning.

15. Tryck på knappen Starta räknaren.

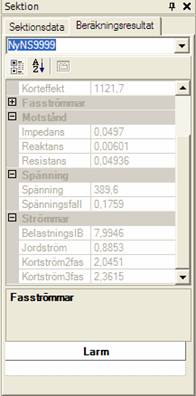

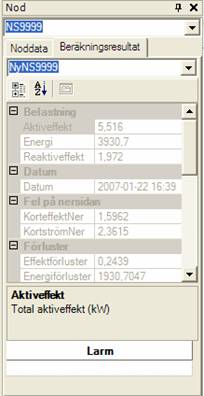

16. Efter att beräkningen är klar försvinner indataformuläret och Ni ser beräkningsresultat i panelen för Nod och Sektion under fliken Beräkningsresultat som på bild 52.

Bild 52
