Hur tar jag bort ett objekt?



Vi utgår att objektet med kopplade ledningar finns ritad och dokumenterad. Vi vill ta bort ett objekt som t ex kabelskåpet KS0008.

Beskrivning:

1.  Logga in mot rätt databas i NetDoc3.

2.  Välj och zooma fram det område där kabelskåpet KS0008 finns med hjälp av verktyg som visas på bild 7.

3.  Välj Ta bort objekt från RitVerktyg     Du kan också hitta Ta bort objekt under rullgardinsmeny Verktyg enligt bild 23, eller genom att högerklicka och välja Ta bort objekt från verktyget som kommer fram.

4.  Peka på objektet som du vill ta bort i vårt fall kabelskåpet KS0008.

Bild 76

5.  Tryck på knappen OK om du vill radera objekt som visas på bild 76. Avbryt genom att trycka på knappen Cancel.

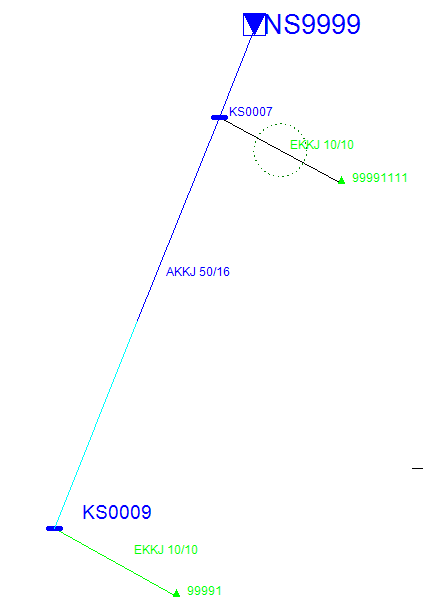

6.  Kabelskåpet blir raderat och försvinner från din ritning och databas enligt bild 77. Du ser inte kabelskåpet KS0008 när du loggar in i din lokala databas nästa gång.

Bild 77
