Hur infogar jag ett nytt objekt på en ledning och få fram matningen mellan det nya objektet och en mätare?



Vi utgår att ledningen med kopplade objekten finns ritad och dokumenterad. Vi vill infoga ett nytt objekt på ledningen mellan kabelskåpet KS0008 och kabelskåpet KS0009. Vi delar ledningen och koppla in i brytpunkten ett nytt objekt  t ex.  ett nytt kabelskåp KS0007.

Beskrivning:

1.  Logga in mot rätt databas i NetDoc3.

2.  Välj och zooma fram det område där kabelskåpet KS0008 finns med hjälp av verktyg som visas på bild 7.

3.  Välj Infoga objekt på ledning från RitVerktyg

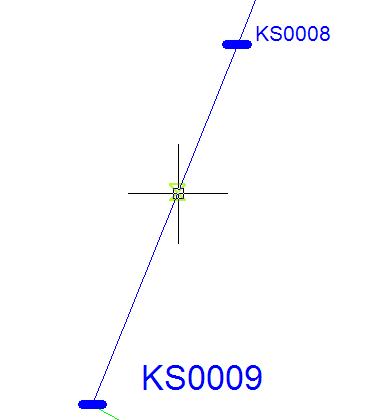

4.  Peka en brytpunkt på ledningen mellan kabelskåpet KS0008 och kabelskåpet KS0009 som visas på bild 67.

Bild 67

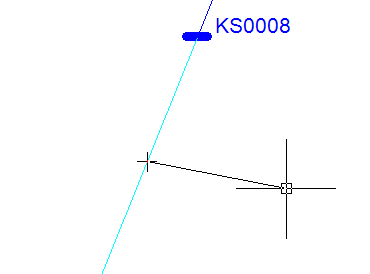

5.  Rita åt höger eller vänster var mätaren ska placeras som på bild 68.

Bild 68

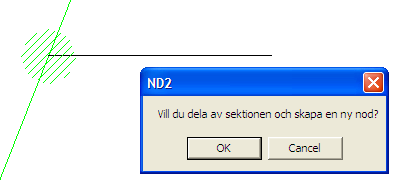

6.  Tryck OK för att bekräfta att du vill dela sektionen och skapa en ny nod samt stänga det lila formuläret som kommer fram som på bild 69.

Bild 69

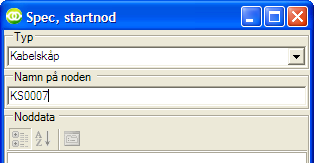

7.  Mobile föreslår Kabelskåp under Typ . Du kan välja objekt som du vill ha om vill inte ha kabelskåpet. Ange namn KS0007 under Namn på noden i formuläret för Spec, startnod som på bild 70

Bild 70

8.  Tryck på knappen Skapa nod.

9.  Tryck på knappen Spara och stäng när du är klar med startnod.

Bild 71

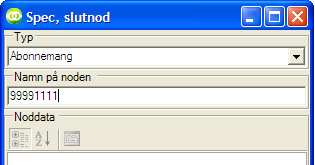

10. Välj Abonnemang under Typ och ange 99991111 under Namn på noden i formuläret för Spec, slutnod som visas på bild 71.

11. Tryck på knappen Skapa nod.

12. Komplettera data för abonnemang genom att ändra årsförbrukning, ange SCB kod osv.

13. Tryck på knappen Spara och stäng när du är klar med slutnod.

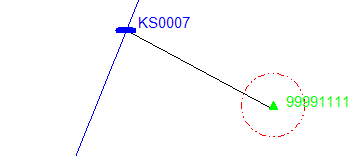

14. Nu har mobilen ritat abonnemang med symbolen och visat namn som på bild 72.

Bild 72



Bild 73

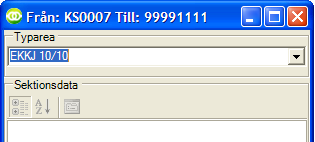

15. Välj EKKJ 10/10 som  typ och area under Typarea för servisledningen mellan kabelskåpet KS0007 och mätaren 99991111 som på bild 73.

16. Tryck på knappen Skapa sektion när du är klar med val av ledningens typarea.

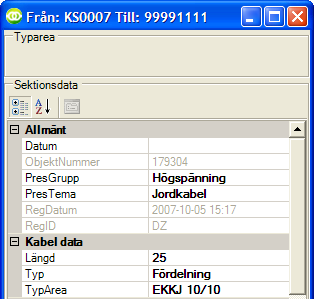

17. Ändra under Sektionsdata PresGrupp från Högspänning till Servis som visas på bild 74.



Bild 74

18. Tryck på knappen Spara och stäng när du är klar med ändringar och kompletteringar  av ledningsdata.

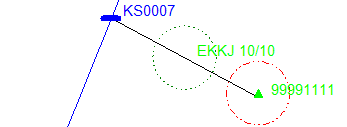

19. Kabelskåpet KS0007 med servisledningen och mätare 99991111 kommer fram som på bild 75 när du nästa gång söker på kabelskåpet KS0007 hjälp av verktyg som visas på bild 7.



Bild 75
