Hur infogar jag ett objekt på en ledning med kopplade objekt på båda sidor av ledningen?



Vi utgår att ledningen med kopplade objekten finns ritad och dokumenterad. Vi vill infoga ett nytt objekt på ledningen mellan nätstation NS9999 och kabelskåpet KS0009. Vi delar ledningen och koppla in i brytpunkten ett nytt objekt  t ex.  ett nytt kabelskåp KS0008.

Beskrivning:

1.  Logga in mot rätt databas i NetDoc3.

2.  Välj och zooma fram det område där ledningen som ska delas finns med hjälp av verktyg som visas på bild 7.

3.  Välj Infoga objekt på ledning från RitVerktyg

4.  Peka en brytpunkt på ledningen mellan två objekt i vårt fall mellan nätstationen och kabelskåpet som visas på bild 60.

Bild 60

12. Välj start punkt där ledningen ska delas som på bild 61.



Bild 61

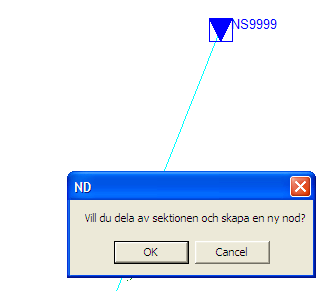

13. Efter att du har tryck Enter frågar mobile om du vill dela sektionen som på bild 62.



Bild 62

14. Tryck OK för att bekräfta att du vill dela sektionen och skapa en ny nod.

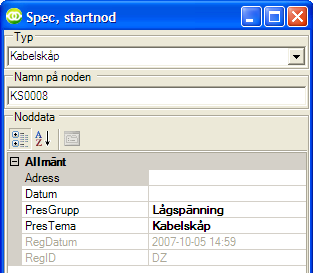

15. Mobile föreslår Kabelskåp under Typ . Du kan välja objekt som du vill ha om vill inte ha kabelskåpet. Ange namn KS0008 under Namn på noden i formuläret för Spec, startnod som på bild 63

Bild 63

16. Tryck på knappen Skapa nod.

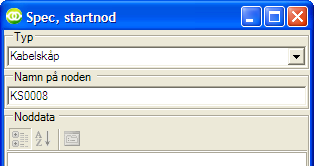

Bild 64

17. Tryck på knappen Spara och stäng när du är klar med startnod som visas på bild 64.

Bild 65

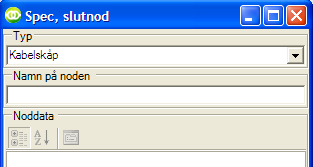

18. Välj avbryt i formuläret Spec, slutnod som kommer fram som på bild 65.

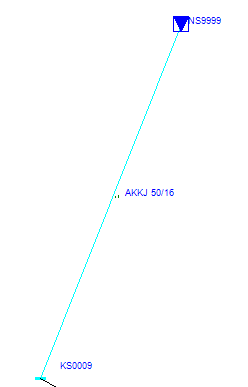

19. Nu ser du det nya kabelskåpet som har infogats i punkten där ledningen har delats som på bild 66.

Bild 66
