Hur flyttar jag ett objekt med kopplade ledningar?



Vi utgår att objektet med kopplade ledningar finns ritad och dokumenterad. Vi vill flytta ett objekt med kopplade inkommande och utgående ledningar  t ex. KS0009 med kopplade ledningar.

Beskrivning:

1.  Logga in mot rätt databas i NetDoc3.

2.  Välj och zooma fram det område där objektet som ska flyttas finns med hjälp av verktyg som visas på bild 7 i vårt fall kabelskåpet KS0009.

3.  Välj Flytta objekt från RitVerktyg

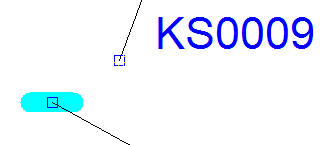

4.  Markera objekt som ska flyttas så att du ser insertpunkt för objektet, kabelskåpet KS0009 som på bild 55.





Bild 55

5.  Peka på insertpunkt och dra åt sidan där ska objektet flyttas.

6.  Släp muspekaren på plats där objektet ska flyttas d v s vid flyttslutpunkt som på bild 56.



Bild 56

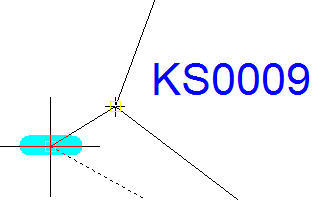

7.  Välj ledningens startpunkt och flytta till insertpunkt för kabelskåpet som på bild 57.



Bild 57



8.  Släp muspekaren på plats där ledningen ska flyttas d v s vid flyttslutpunkt som på bild 58.



Bild 58a



9.  Välj startpunkt för andra ledningen bild 58a och flytta till insertpunkt för kabelskåpet som på bild 58b.

Bild 58b

10. Släp muspekaren på plats där objektet ska flyttas d v s vid flyttslutpunkt.

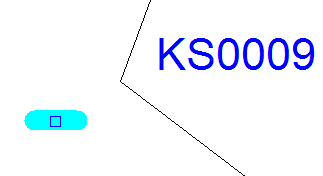

11. Kabelskåpet som har flyttats med kopplade ledningar visas på bild 59.

Bild 59
