Hur genererar jag en linje schema för en station?



Vi utgår att stationen med sina grupper finns ritad och dokumenterad. Vi vill titta på en linje schema för en nätstation  t.ex. NS9999.

Beskrivning:

1.  Logga in mot önskad databas.

2.  Aktivera panelen för sökning se bild 11.

3.  Välj vad du vill söka på enligt beskrivning vid bild 11 t ex: Nodnamn.

4.  Fyll i söksträng nätstationsnamn NS9999.

5.  Tryck på Enter.

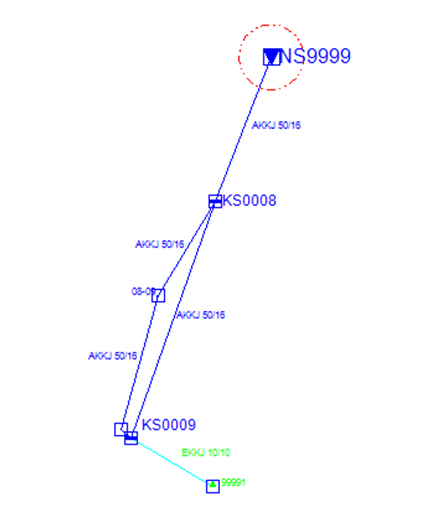

6.  Sökresultatet pressenteras i en vy enligt bild 78.

Bild 78

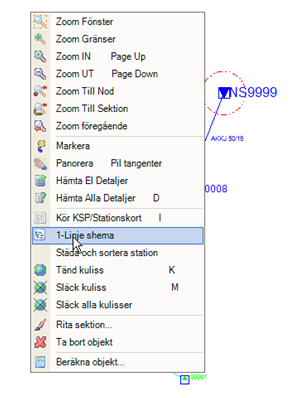

7.  Klicka med höger musknapp och välj 1-Linje schema enligt bild 79

Bild 79

8.  Timglas visas och systemet jobbar med generering av 1-linje schema.

9.  När timglas försvinner är 1-linje schema genererad.

10. Trick på fliken 1-Linje schema som finns i vänstra ner kanten bredvid flik Karta.

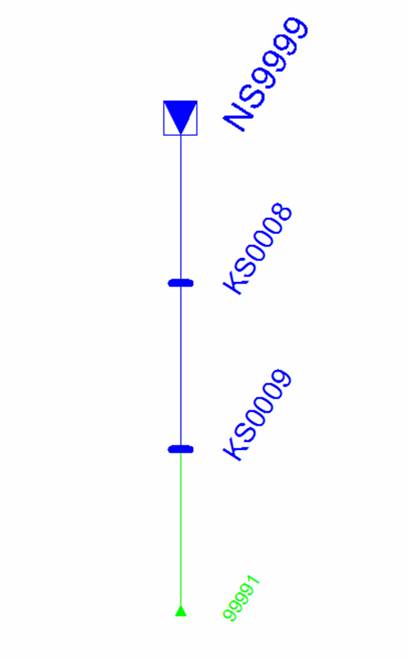

11. En linje schema visas fram som på bild 80.

Bild 80

12. För att komma tillbaka till kartan tryck på fliken Karta i vänstra ner kanten bredvid 1-linje schema.
