Hur dokumenterar jag ett avbrott under en nätstation?



Vi utgår att nätstationen med sina grupper finns ritad och dokumenterad. Vi vill dokumentera ett avbrott under en grupp på en nätstation t.ex. T22.

Beskrivning:

1. Logga in mot önskad databas.

2.  Aktivera panelen för Sökning av punktobjekt se bild 11.

3.  Välj vad du vill söka på enligt beskrivning vid bild 11 t.ex: Nodnamn.

4.  Fyll i söksträng nätstationsnamn T22.

5.  Tryck på Enter.

6.  Sökresultatet pressenteras i en vy enligt bild 81.



Bild 81

7.  Aktivera panelen för Avbrott som visas på bild 82 nedan.

Bild 82

8.  Välj knappen med dokumentet och plus symbolen  för att skapa ny session.

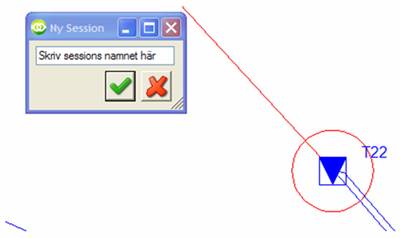

9.  Ange namnet för ny session under fält i lilla formuläret för ny session som kommer fram enligt bild 83.

Bild 83

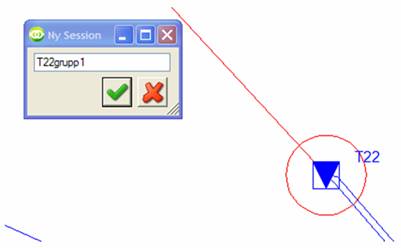

10. Namnet kan innehålla bokstäver och nummer vi väljer t.ex. T22grupp1

Bild 84

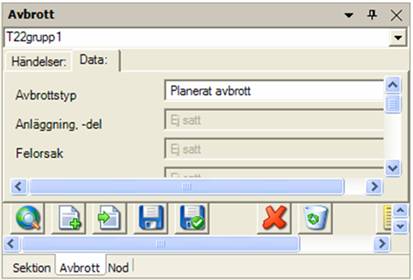

11. Välj Avbrottstyp Planerat avbrott under fliken Data som på bild 85.

Bild 85

12. Börja med dokumentering av händelser som visas under fliken Händelser genom att trycka på knappen med dokumentet och pil symbolen  samt peka ut ledningen där uppstår avbrott.

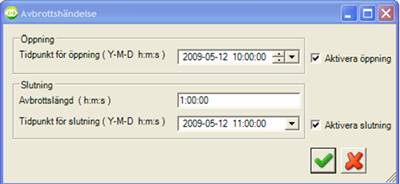

13. Välj tidpunkt för öppning/slutning samt aktivering och avbrottslängd i formuläret för Avbrottshändelse som visas enligt bild 86

Bild 86

14. Efter att har angett datum, tid och avbrottslängd samt kryssat för öppning och slutning tryck på knappen ·

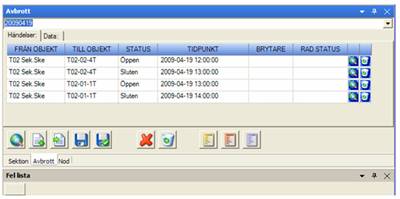

15. Nu ser vi under fliken Händelse på bild 87 från vilken objekt och till vilken objekt samt när har vi öppnat eller slutit.

Bild 87

16. Om det handlar om ett händelse d v s vi öppnar och sluter bara på ett ställe, då kan vi avsluta dokumentering av det avbrott genom att trycka på knappen  för att spara händelse och generera avbrotts statistik.

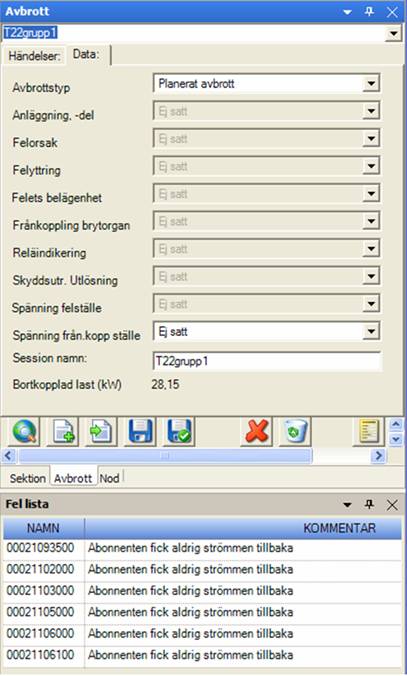

17. Efter det att avbrotts har sparats visas under fliken Data bortkopplad last i kW samt en del kommentarer under Fel listan enligt bild 88.

Bild 88

18. Tryck på knappen  för att se avbrottsrapport för enskild avbrott i vårt fall avbrott T22grupp1.
