Panel för visning av nätstationer

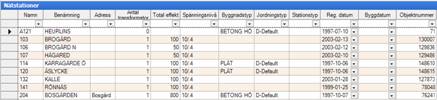

Bild 17, bilden visar nätstationsdata i panelen för Nätstationer.

Genom att dubbel klicka i första kolumn bredvid nätstationsnamn öppnar man  formuläret för vald nätstation.

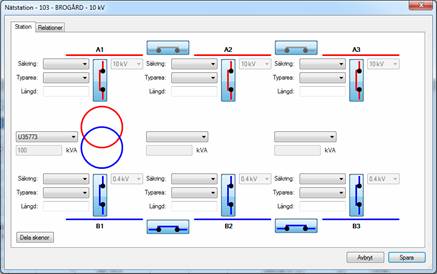

Bild 18a, bilden visar fliken Station med kopplingar i nätstationsformuläret.

Genom att trycka på knappen Dela skenor skapas två nya sekundär skenor med namn Sekundär skenaB2 och Sekundär skenaB3 samt första sekundär skena byter namn till Sekundär skenaB1.

Knappen Dela skenor visas i nätstationsformuläret bara hos nätstation som har en primär- och en sekundär skena d.v.s. hos nätstationer där delning av skena har inte gjorts. Hos nätstationer där man har använt knappen Dela skenor visas den inte länge.

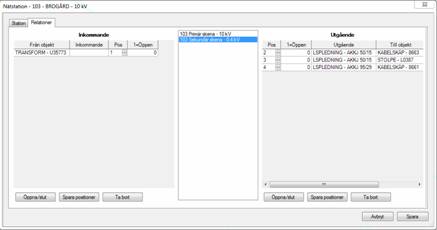

Bild 18b, bilden visar fliken Relationer med inkommande –och utgående kopplingar i nätstationsformuläret.

Genom att trycka på knappen Öppna/slut under Inkommande öppnas/sluts koppling mellan inkommande objekt/ledningar och primär- eller sekunder skena om kopplingen var sluten/öppen d.v.s. ändras informationer under kolumn 1=Öppen från 0 till 1.

Genom att trycka på knappen Spara positioner under Inkommande sparas positionsnummer som har ändrats eller angetts på nytt under kolumn Pos.

Genom att markera ett rad under Inkommande och trycka på knappen Ta bort tas bort relationer mellan inkommande objekt/ledningar och  primär- eller sekunder skena.

Genom att trycka på knappen Öppna/slut under Utgående öppnas/sluts koppling mellan utgående objekt/ledningar och primär- eller sekunder skena om kopplingen var sluten/öppen d.v.s. ändras informationer under kolumn 1=Öppen från 0 till 1.

Genom att trycka på knappen Spara positioner under Utgående sparas positionsnummer som har ändrats eller angetts på nytt under kolumn Pos.

Genom att markera ett rad under Utgående och trycka på knappen Ta bort tas bort relationer mellan utgående objekt/ledningar och  primär- eller sekunder skena.
