Kopplingsstation

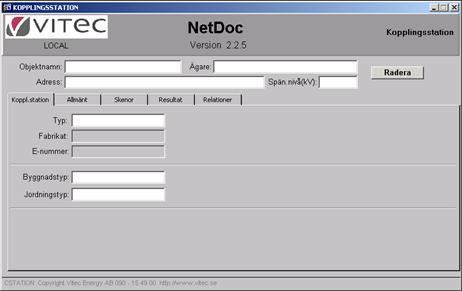

Fält                           Beskrivning



Objektnamn                Namn på kopplingsstationen. Kan vara max 30 tecken långt.



Ägare                        Namn på ägaren till kopplingsstationen. Detta namn hämtas från en lista.



Adress                       Adress där kopplingsstationen är placerad. Kan vara max 40 tecken långt.



Spänn.nivå                 Den spänningsnivå som kopplade ledningar till/från kopplingsstationen har. Ej skrivbart fält.



Radera                      Knappen raderar stationen d v s ändrar statusen från i drift till skrotat (felritat). Efter att man har raderat en station kan man inte se stationen i NetDoc. För att radera (ta bort) stationen från databas måste man köra Städa raderat under Egenskaper i huvudmenyn. Man kan radera bara objekt utan kopplingar.

Typ                           Typen av kopplingsstation. Detta värde väljs genom lista från komponenttabellen. Genom att välja detta värde fås samtidigt värden för Fabrikat, E-nummer. Texterna Typ, Fabrikat och E-nummer hämtas från databasen bland ledtexterna för komponent. Dessa uppdateras genom att ange namn på ny typ under Typ samt dubbelklicka därefter. En ny stationstyp dokumenteras under förmuläret Komponent . Detta gäller generellt på punktobjektsformulären som har fältet Typ på första fliken.



Fabrikat                     Kopplingsstationstypens fabrikat. Detta värde fås automatiskt från listan i fältet Typ. Ej skrivbart fält.



E-nummer                  Kopplingsstationstypens E-nummer. Detta värde fås automatiskt från listan i fältet Typ. Ej skrivbart fält.



Byggnadstyp             Typ av byggnad som stationen är belägen i. Detta namn väljs från lista.



Jordningstyp               Jordningstyp. Denna typ väljs från lista med F9.



Fliken Allmänt visar allmänna informationer för kopplingsstationen.

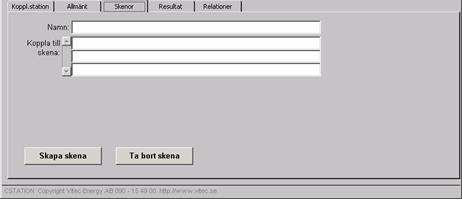

Denna flik visar skenorna som finns och ger möjlighet att man skapa nya skenor

samt ta bort en eller flera skenor här.

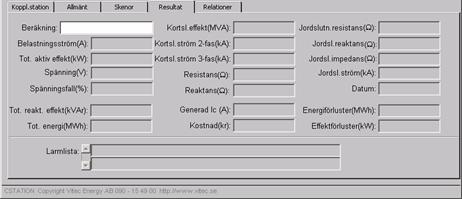

Denna flik visar resultat för kopplingsstationen från beräkningar gjorda i nätet.

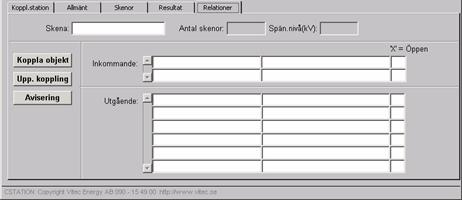

Denna flik visar Relationer med Relationsverktyg för kopplingsstation.



Fält                           Beskrivning



Skena                        Visar beteckning på skenan.



Antal skenor               Visar antal skenor inom kopplingsstation.



Spän.nivå                   Visar spänningsnivå på skenan. Ej skrivbart fält.



Inkommande               Visar inkommande ledningar och från vilket objekt kommer dessa.



Utgående                    Visar utgående grupper/ledningar med kopplade objekt på den.



Koppla objekt              Knappen anropar formulär RELATIONS TOOL d.v.s. Relationsverktyg där sköts kopplingar mellan kopplingsstation och andra objekt i nätet.



Upp. Koppling              Knappen anropar formulär RELATION UPDATE.



Avisering                    Knappen utför avisering och skapar text fil för strömlösa objekt.
