Fördelningsstation





Fält	Beskrivning
Objektnamn	Namn på fördelningsstationen. Kan vara max 30 tecken långt.
Benämning	Egen benämning på fördelningsstationen. Kan vara max 60 tecken långt.
Spän.nivå	Spänningsnivå på uppsidan i stationen. Spänningsnivå hämtas från transformatornsuppsida. Ej skrivbart fält.
Ö/S-fält	Alla fält där det står Ö – Öppen och S – Sluten visar om ledningen resp. kopplingen mellan skenor är öppen eller sluten. Fälten kan endast innehålla värdena Ö, S eller – som betyder stum skena.
T1-T3	Fälten visar storleken på transformatorerna som är kopplade i stationen. Dessa värden hämtas från transformatorerna och fältet är ej skrivbara. Dubbelklick i fälten öppnar formuläret för transformator och visar aktuell transformator.
1-linje-schema	Knappen startat programmet för 1-linjeschema och visar en linje schema för stationen.
Nollpktmotstånd	Knappen öppnar formulär för att visa nollpunktsmotstånd som är kopplad till stationen.
Nollpktsreaktor	Knappen öppnar formulär för att visa nollpunktsreaktor som är kopplad till stationen.
Visa grupp	Knappen anropar Gruppformuläret.
Radera	Knappen raderar fördelningsstationen d v s ändrar statusen från i drift till skrotat (felritat). Efter att man har raderat en station kan man inte se stationen i NetDoc. För att radera (ta bort) stationen från databas måste man köra Städa raderat under Egenskaper i huvudmenyn. Man kan radera bara objekt utan kopplingar.

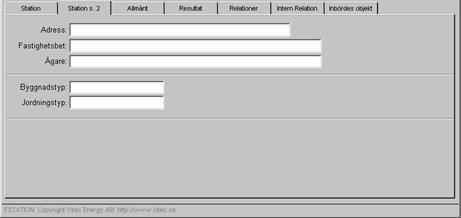

Denna flik visar Sidan 2 för fördelningsstationen.



Fält                          Beskrivning



Adress                      Adress där fördelningsstationen ligger. Kan vara max 40 tecken långt.



Fastighetsbet             Fastighetsbeteckning på fastigheten där fördelningsstationen ligger. Kan vara max 30 tecken långt.



Ägare                       Namn på ägaren till fördelningsstationen. Detta namn väljs från lista. Kan vara max 30 tecken långt.



Byggnadstyp               Typ av byggnad som fördelningsstationen är belägen i. Detta namn väljs från lista.



Jordningstyp               Typ av jordning. Denna typ väljs från lista.



Denna flik visar Allmänt för fördelningsstationen.



Fält                          Beskrivning



Pres.grupp                 Namn på den presentationsgrupp som stationen tillhör. Pres.grupp och pres.tema bildar tillsammans det unika lager som stationen ligger på i kartan. Detta namn väljs från lista.



Pres.tema                 Namn på det presentationstema som stationen tillhör. Pres.tema och pres.grupp bildar tillsammans det unika lager som stationen ligger på i kartan. Detta namn väljs från lista.



Registrerad av            Namn på person som registrerade stationen. Ej skrivbart fält.



Reg.datum                 Datum då stationen registrerades. Ej skrivbart fält.



Byggdatum                Datum då stationen byggdes.



Ändringsdatum            Datum då stationsdata ändrades. Ej skrivbart fält.



Matad från                 Visar stations- och grupps beteckning varifrån stationen matas.



Typ                           Typ av kommentar. Denna typ väljs från lista.



Kommentar                Fri kommentar om fördelningsstationen. Kan vara max 60 tecken långt.

Denna flik visar resultat för fördelningsstationen från beräkningar gjorda i nätet.



Denna flik visar Relationer med Relationsverktyg för fördelningsstationen.



Fält                          Beskrivning



Skena                       Visar namn till primärskena eller sekundärskena.



Antal skenor               Visar antal skenor i stationen.



Spän.nivå                  Visar spänningsnivå på skenan som är vald. Ej skrivbart fält.

Inkommande              Visar typarea för inkommande ledningar och från vilket objekt kommer dessa.



Utgående                   Visar typarea för utgående grupper/ledningar samt kopplade objekt.



Pos                           Visar platsnummer (position) för grupp från vänster.



X = Öppen                 Visar status för inkommande och utgående ledningar.



Under Relationsverktyg finns följande knapar med sina funktioner.



Koppla objekt             Knappen anropar formulär RELATIONS TOOL d.v.s. Relationsverktyg där sköts kopplingar mellan fördelningsstation och andra objekt i nätet.



Koppla Transfo           Knappen anropar formulär TRANSFORMATOR.



Upp. Koppling             Knappen anropar formulär RELATION UPDATE.



Kopp. Nollmot             Knappen anropar formulär NOLLPUNKTSMOTSTÅND.



Kopp. Reaktor             Knappen anropar formulär NOLLPUNKTSREAKTOR.



Avisering                   Knappen utför avisering och skapar text fil med strömlösa objekt.



Skapa skenor             Knappen används för att skapa skenor om stationen inte har skenor.



Denna flik visar interna relationer med informationen om ledningar, skydd som finns mellan Primärskena, Transformator och Sekundärskena i stationen.



Fält                          Beskrivning



Uppdatera                  Knappen används för att uppdatera ändringar som gjordes i Intern Relation.



Säkring                     Strömvärden för säkring som finns på ledningen mellan skenan och transformatorn. Ej skrivbart fält. Värden väljs från listan.



Typ/area                   Den typ och area som ledningen har. Detta värde väljs från lista. Ej skrivbart fält



Längd                       Längden för ledning mellan skenan och transformatorn.



Transformator            Fälten visar objektnamn på transformatorn som är kopplad i stationen.



Denna flik visar Inbördes objekt för fördelningsstationen d v s kopplingstyp och vad är kopplat till stationen.
