Omställning till dynamiska andelstal och manuell hantering

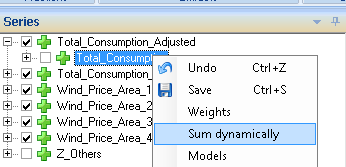

Omställningen till dynamiska andelstal måste göras från en underserie som summeras upp utan andelstal, dvs. har  till vänster om sig. För att ställa om aggregeringsrelationen högerklickar man på den underserien man vill summera upp dynamiskt och väljer ”Sum dynamically”.

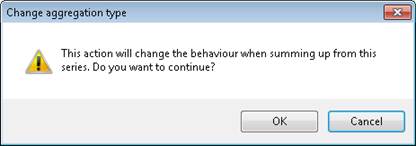

Klicka OK på den varningsrutan du får upp

Plustecknet byts då ut mot  och en diskett till höger om serien indikerar att ändringen inte ännu är permanent sparad. Spara ändringen genom att högerklicka igen på samma serie och välj ”Save”.

Cirklarna som visas till vänster om serierna indikerar precis som för vanliga andelstal hur stor del av serien som summeras upp till nästa nivå. Den fyllda blå cirkeln  motsvarar 100% så i praktiken summeras serien fortfarande upp precis på samma vis som med det tidigare . För att ändra inställningar för summeringen högerklickar man på summaserien till serien vi nyss ställde om till dynamisk summering.

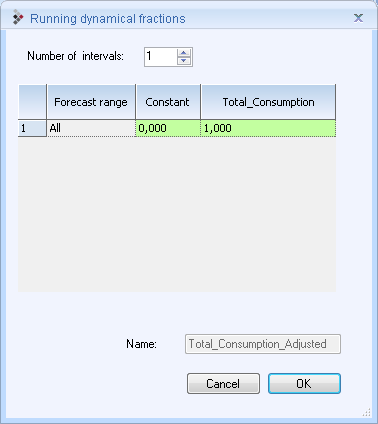

Välj ”Dynamic fractions”. Följande dialog visas:

Överst i dialogen (”Number of intervals:”) väljer man antalet 12-timmars intervall som man vill dela upp prognosperioden i. Varje intervall motsvaras av en rad i ”gridet” och i kolumnen ”Forecast range” anges de timmar räknat från prognosstart som värdena i raden gäller för. Man kan ange värden dels på en konstant, dels på en faktor som ska multipliceras med underseriens alla prognosvärden. Om summaserien har flera underserier kopplade dynamiskt till sig visas en kolumn för varje serie. Konstantens enhet styrs av systeminställningen och med avseende på tidsupplösningen. Ifall den inställda storheten är energi och tidsupplösningen 30 minuter och konstanten är 1 så betyder det att 1 mwh ska adderas till summaserien för varje halvtimme. Ändras senare tidsupplösningen till 15 minuter och samma dialog visas upp kommer värdet på konstanten att ha halverats eftersom endast 0,5 mwh ska adderas varje enskild kvart.

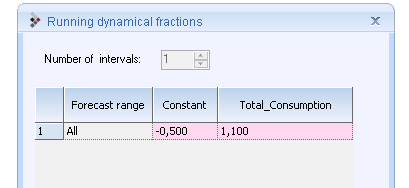

I dialogen ovan har konstantvärdet -0,5 och faktorn 1,1 matats in. Efter att ha tryckt på ”OK” visas istället  till vänster om serien ”Total_Consumption” (värden över 100% visas som mörkare blå tårtbitar på en ljusare fylld cirkel). När muspekaren förs över cirkeln visas faktorn och konstanten även numeriskt som nedan.

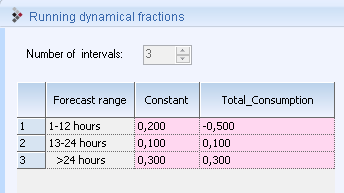

Man kan även låta de dynamiska andelstalen variera över tid och då räknas alltid timmarna från prognosstart. Nedan kommer timme 1 till 12 summeras upp enligt konstanten 0,2 och den negativa faktorn -0,5, sedan mellan timme 13 och 24 konstanten 0,1 och faktorn 0,1 och efter 24 timmar kommer konstanten 0,3 och faktorn 0,3 användas.

Vilken tårtbitsikon som visas bestäms av den första faktorn och eftersom den första faktorn här är negativ kommer en röd tårtbit istället för blå att visas i serieträdet.
