Formuläret Plot

Via formuläret plot definieras parametrar till NetMap plottmodul. Formuläret är uppdelat i tre avdelningar ramnamn, skalnamn och ritningshuvud.

Fält     Funktion/innehåll

Ramnamn:      Namn på plottram. Visas i plottmodulen vid upprättande av plott.

Storlek i x-led:         Ange plottytans storlex (mm) i x-led (*).

Storlek i y-led:         Ange plottytans storlek (mm) i y-led  (*).

Skalnamn:      Ange ett förklarande namn på plottskalan t.ex. 1:400. Namnet visas i plottmodulen

          Vid upprättande av plott.

Skalfaktor:     Ange plottskalans skalfaktor.

          Faktor 1 medför utplottning i skala 1:1000.

          Faktor 2 medför utplottning i skala 1:2000.

          Faktor 0.5 medför utplottning i skala 1:500 osv.

Ritningshuvud:         Namn på ritningshuvudet. Använd ett förklarande namn som överensstämmer med

          det ritningsblock som innehåller ritningshuvudet. Namnet skall vara ett godkänt filnamn

          för en AutoCAD ritning och finnas tillgängligt i det bibliotek som utpekas av

          SYMBOLPATH. Namnet visas i plottmodulen vid

          upprättande av plott.

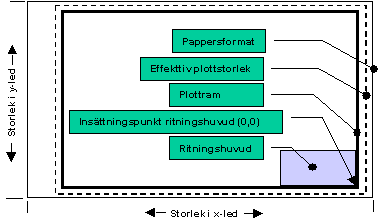

Storlek i x-led:         En ram ritas runt ritningshuvudet. Ange i mm ramens storlek i x-led

Storlek i y-led Ange i mm ramens storlek i y-led.

(*) Plottstorlekar. Plottytans storlek för olika format kan i regel hämtas ur plotterns användarhandbok.

Nedanstående storlekar på rityta kan användas som riktlinje. Ritytorna innefattar normala marginaler.

Format x-led   y-led

A4 Stående    183     280

A3 Liggande   393     280

A2 Liggande   547     403

A1 Liggande   577     794

A0 Liggande   824     1157
