Formuläret Default presentation

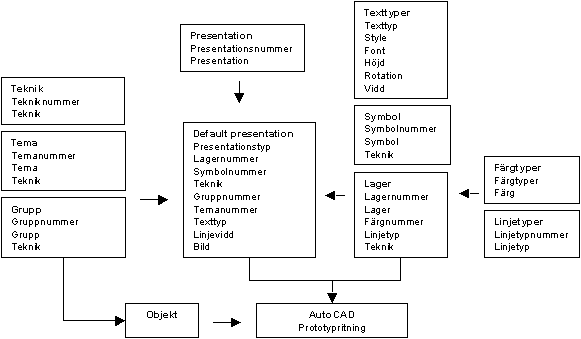

Default presentation används för att styra sambanden mellan den grafiska editorn (AutoCAD) och objekt-databasen (ORACLE). Ett lager i AutoCAD pekar på en kombination av teknik, grupp och tema. Den i tabellen givna konfigureringen kan automatiskt överföras till AutoCAD. Default presentationen används vid upprättande av nya objekt samt hämtning av registrerade objekt för redigering (via teknikjobb). Objekt, som överförs till AutoCAD presenteras med color = bylayer och linjetyp = bylayer, dvs den i lager-tabellen givna färgen och linjetypen ska stämma överens med lager-uppsättningen i AutoCAD. Detta kan göras automatiskt med funktionsuppkallning i AutoCAD. Punkt-objekt presenteras med den angivna symbolen och text-objekt med den angivna texttypen.

Ett objekt kan existera med flera presentationer. Default presentation upprättas till varje presentationstyp.

Vidare kan till varje default presentation konfigureras attribut som automatiskt skall skapas när objekt upprättas.

I formuläret kan en uppsättning till default presentationen ses per gång.  Default presentation skapas genom att kombinera värden från typkataloger. Det krävs således att data i typkatalogerna upprättats innan en default presentation kan skapas.

Fält     Funktion/innehåll

Fliken presentation:

Presentation: (List)   Vid upprättande hämtas presentationstypen från typkatalogen Presentation.

Grupp:          (List)   Vid upprättande hämtas grupp-beteckningen från Grupp-katalogen.

Tema:           (List)   Vid upprättande hämtas tema-beteckningen från Tema-katalogen.

Lager:           (List)   Vid upprättande hämtas lagret från Lager-katalogen.

Symbol:         (List)   Vid upprättande hämtas symbolen från Symbol-katalogen

Bild:    (Bläddra)       Vid upprättande kan en ikon (BMP) knytas till presentationen. Ikonen visas i

Objekt-formuläret vid editering av objektet.

Linjebredd:              Anges som 0 eller ett positivt decimaltal. Används vid default presentationen av

kurv-objekt (polylinjer) i AutoCAD.

Font:            Vid upprättande hämtas font, stil och texthöjd från Texttyp-katalogen.

Fliken attribut:

Attribut:        (List)   Vid upprättande hämtas attributtyp från Attributtyp-katalogen.

Defaultattributnummer:                 Visar vilket av objektets attribut som editeras i formuläret.

Default X:               Ange i meter  avståndet från objektets geografiska punkt (*) avståndet till attributets

insättningspunkt i x-led.

Default Y:               Ange i meter  avståndet från objektets geografiska punkt (*) avståndet till attributets

insättningspunkt i y-led.

Lutning:                  Ange attributets rotation 0 - 360º. 0  innebär horisontell text.

Höjd:            Ange med vilken höjd i meter som attributet skall presenteras i AutoCAD.

Antal Attribut:                   Visar hur många default attribut som ges till objektet när det skapas(**).

(*)  Geografisk punkt för linjer och polylinjer är objektets mittpunkt. Geografisk punkt för symboler är symbolens insättningspunkt. Geografisk punkt för textobjekt är textens insättningspunkt. Geografisk punkt frö ytobjekt är ytans tyngdpunkt.

(**) När ett default attribut skapats till ett objekt vid objektets upprättande, visas attributet omedelbart om den data som definierats till attributtypen ges tillobjektet, t.ex. objektnamnet.
