Borddigitalisering - Finkalibrering

Meny:                     Moduler -> Borddigitalisering ->   Finkalibrering

Verktygslåda:           -

Kommandorad:                   LIGS_Dig

Beskrivning: Med funktionen Finkalibrering kalibreras en papperskarta mot en digital karta. Ett antal sammanfallande punkter utpekas på papperskartan och den digitala kartan varefter transformationen genomförs.

AutoCad promptar: Peka ut punkt nr 1 på papperskartan:          Peka ut punkten

AutoCad promptar: Peka ut punkt nr 1 på skärmen:                  Peka ut samhörande punkt

AutoCad promptar: Peka ut punkt nr 2 på papperskartan:          Peka ut punkten

AutoCad promptar: Peka ut punkt nr 2 på skärmen:                  Peka ut samhörande punkt

AutoCad promptar: Peka ut punkt nr 3 på papperskartan:          Peka ut punkten

AutoCad promptar: Peka ut punkt nr 3 på skärmen:                  Peka ut samhörande punkt

…..

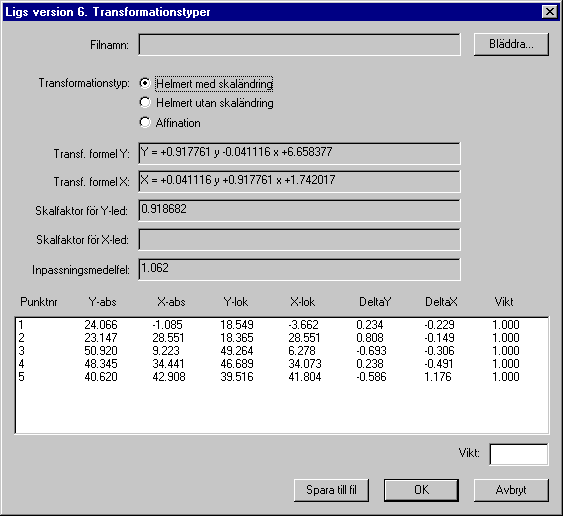

När punkterna pekats ut, avslutas utpekningen med <Enter> varefter följande formulär öppnas.

          Markera vilken transformationstyp som skall användas: Helmert med eller utan skaländring eller Affin

          Värdera de givna punkternas vikt ( 0.0 – 1.0).  Markera aktuell punkt  i listan och ange punktens vikt i fältet Vikt.

          Spara till fil om transformationen skall dokumenteras i en extern fil.

          Tryck på Avbryt-knappen för att avsluta utan att genomföra transformationen.

          Tryck på OK-knappen för att genomföra transformationen varefter AutoCad promptar:  Det är nu klart för digitalisering
